2007年公司安裝并調試了SCS—120t地磅，它具有計量快捷、自動化 程度高，操作方便、堅固耐用等特點，可進行累計、日?qǐng)?bào)、月報、年報、大屏幕顯示及打印并與微機聯網，配置了稱重管理系統并正確的設置參數地磅系統檢斤數據準確，運行安全可靠。

1.結構組成

SCS系列地磅主要由承載器、稱重顯示儀 表、稱重傳感器、連接件，限位裝置及接線盒等零部件 組成，配置了打印機、大屏幕顯示器、計算機和穩壓電 源等外部設備。

1.1工作原理

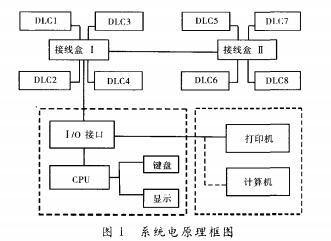

承載貨車進人稱臺，在物體重力作用下，使稱重 傳感器彈性體產生形變，粘貼于彈性體上的應變計橋 路阻抗失去平衡，輸出與重量數值成比例的電信號， 經傳感器內部放大器、A/D轉換器、微處理器等電子 元器件進行相應的數據處理，輸出數字信號。各傳感 器數字信號，經接線盒進人稱重顯示儀表直接顯示出重量等數據，把顯示儀表與計算機、打印機連接，儀表 可同時把重量信號輸出給計算機等設備組成了稱重 管理系統。本地磅由8只傳感器組成的系統 電原理見圖1。

1.2數字傳感器特點

其內部采用放大器、A/D轉換器、微處理器、輸 人輸出接口、程序存貯器等電子器件及相應的數據處 理技術，對偏載、溫度漂移、蠕變、非線性等有很好的 補償作用，并直接輸出數字信號，提高了抗干擾性能， 外殼采用不銹鋼全封閉結構，防濕、防腐性能好。

2.稱重管理系統設置

系統設置有通訊設置、磅單設置、報表設置、口令 設置、清屏設置、系統參數設置和用戶設置七個部分組 成，用鼠標點擊主菜單的“用戶設置”模塊，在主屏幕的 左端出現相應的子菜單，點擊相應的子菜單，即可對該 子菜單的功能進行操作。在操作時一定要認真輸人數 據，如果輸人錯誤切不可按保存，這樣還可以修改。

2. 1通訊設置

需要注意的是計算機和儀表的串口的設置參數 必須一致，系統提示只能有一個默認連接。

2.2磅單設置

稱重完成后需要打印鎊單，系統預設了兩種磅單 格式，簡單格式1?4聯，標準格式1?4聯共8種。 我公司采用1?4磅單可滿足工作的需要。

2.3報表設置

系統提供了開放報表設置功能，選擇主菜單中的 “用戶設置”功能模塊，選擇子菜單“報表設置”，即可 完成三類已經設計好的報表格式。

⑴明細報表：按發貨單位、車號、貨物、時間順序 等條件分類的報表格式，可查詢選擇某一時間內的按 發貨單位、車號、貨物、時間順序分類的每條記錄的詳 細信息。

⑵匯總報表：按發貨單位、車號、貨物流向、貨物 分類的報表格式，可査詢選擇某一時間內按發貨單 位、車號、貨物流向、貨物等條件分類的匯總的信息。

⑶條件報表：提供按2個條件來查詢功能，包括 按貨物和發貨單位、貨物和收貨單位、貨物和規格、車 號和發貨單位、車號和收貨單位統計的報表格式，可 查詢選擇某一時間段內按某一貨物某一發貨單位收 貨單位分類的匯總信息。

3.操作T800稱重顯示控制器主要功能

4.管理系統

分管理員和操作員兩級管理。管理員的權限可 以進行儀表的任何操作，操作員的權限不能進入參數設定和系統維護菜單，以及總清系統庫操作，其它權 限與管理員一樣，如果在系統維護菜單選擇“用戶管 理”，一定要注意，若選擇允許，開機進人操作界面以 進人相應菜單設置時，就要求輸人合法的用戶名和密 碼才能進去，確定后進人用戶管理菜單。

5.結束語

該地磅最大的優點是管理系統軟件設計了防 作弊功能，確保誠實計量，生產廠家給我們的權限設 置功能可為每一個司磅操作人員設置不同的權限和 密碼，保證了進出所有大宗原材料，產品檢 斤數據的準確，設置了自動記錄操作日志，以便于操 作過程進行自動跟蹤，系統還提供了靈活多樣的數據 查詢功能，滿足了工作中各種不同數據查詢要求。該地磅檢斤準確，運行安全可靠。
